在化工水处理、热力供热、环保污水及压力容器行业，多数储液罐体存在密闭承压、液体浑浊、含有杂质等工况。传统直通式液位测量方式易受泡沫、悬浮物干扰，出现误判、失灵现象。电极式液位计测量筒作为分体式液位检测配套构件，通过隔离缓冲、规整液态的方式，配合电极探针完成液位精准判定，是恶劣水质罐体专用的液位测控辅助设备。
一、测量工作原理
该设备依托液体导电特性实现液位监测，测量筒采用外置旁通安装方式，利用连通器原理，使筒内液位与罐体内部液位保持高度一致。筒体内布置不同高度的电极探杆，当导电液体接触电极时，回路形成导通信号，控制系统根据通断信号精准判定实时液位。测量筒隔绝罐内湍流、气泡与液面泡沫，缓冲液体波动，避免电极直接接触罐内紊流介质，从物理层面消除测量干扰。
二、结构设计特色

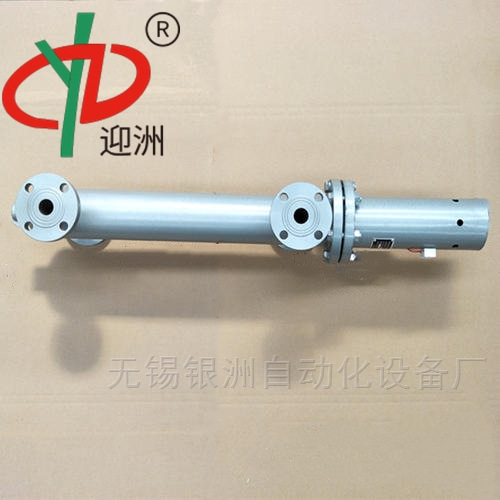

测量筒多采用一体式无缝不锈钢筒体，耐压等级高，适配中高压密闭压力容器。筒体上下设置连通接口，搭配缓冲阻尼结构，减缓液面瞬时波动；内部采用绝缘密封安装结构，隔离探杆与金属筒体，杜绝漏电、信号串扰。筒体预留排污、透气接口，可定期沉积排出污垢，防止污泥附着电极造成信号失灵。相较于直接插入式液位计，外置测量筒拆装便捷，无需停机放空罐体即可检修维护。
三、设备核心优势
电极式测量筒抗干扰能力突出，专门适配污水、含杂质废水、腐蚀性导电液体，不受液面泡沫、水汽雾气影响。设备无机械运动部件，无磨损卡顿问题，运行稳定性高。筒体封闭式防护设计，可有效防止高温蒸汽、粉尘侵蚀电气元件，适配高温、承压恶劣工况。同时支持多点位液位设定，可实现高低液位报警、自动补水、排水联锁控制，兼容各类PLC自动化控制系统。
四、主流应用场景
该装置广泛应用于锅炉汽包、软化水储罐、污水处理调节池、化工反应釜等密闭储液设备。在热力行业中，稳定监测锅炉水位，保障承压设备运行安全；在环保污水站，精准把控浑浊废水液位，规避杂质干扰；在化工生产中，隔离腐蚀性介质，延长电极使用寿命，降低运维更换成本。
五、总结
电极式液位计测量筒摒弃直插式测量弊端，依靠旁通缓冲、物理隔离的独特结构，解决导电浑浊液体液位难测、信号不稳的行业难题。凭借耐压防腐、抗干扰、免频繁维护的优势，适配各类密闭承压罐体。作为自动化液位控制的重要配套设备，它为工业储液罐体安全运行、液位联锁管控提供稳定可靠的技术保障。
