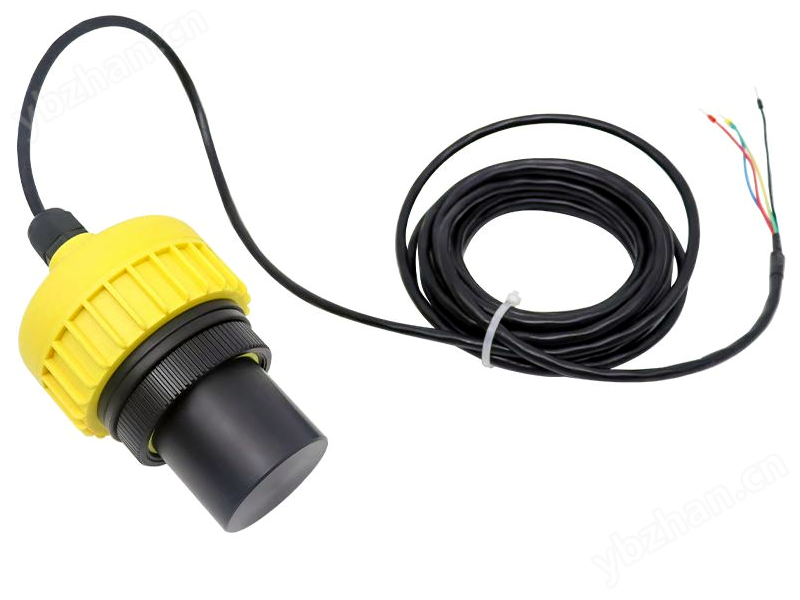

GCS-UL-10D超声波液位计
超声液位计是利用超声波对被检测物进行非接触式和无磨损的检测。主要是检测污水、河水、清水。功耗小，盲区小，测量精度高，运行稳定。响应迅速快，内置自动温度补偿，滤波算法保证了液位测量的准确性。
智能传感器，校准调试数据及测量数据均存储于传感器内部，可单独使用MODBUS-RTU标准协议，也可以通过RS485传输至GCS变送器使用。
传感器特点
▲ 宽输入电压：10VDC~28VDC
▲ 两种输出方式可选：RS485、4~20mA
▲ 内置温度传感器，全量程自动补偿。
▲ 内置BLE蓝牙，可通过手机APP实现参数读取及配置。
传感器性能指标
GCS-UL-10D超声波液位计性能指标 | |||
量 程 | 100kHz(0.15~2m)，64kHz(0.25~5m)， 49kHz(0.3~10m)，40kHz(0.4~12m) | ||
精 度 | ±0.5%F.S. | ||
分辨率 | 1mm | ||
工作电压 | 10VDC～28VDC | ||
整机功耗 | ≤50mA(不超过1W) | ||
数字量输出 | RS485（可10VDC～28VDC供电） | 二选一，订货时说明。 配GCS表头用RS485输出。 | |
模拟量输出 | 4～20mA（根据供电电压的不同，带载能力不同） 10VDC（负载≤150Ω），28VDC（负载≤500Ω） | ||
环境温度 | 工作温度 -20~60°C 贮存温度 -40~80°C | ||
换能器参数 | 锐角度 | 100KHz（9°±5%），64KHz（14°±5%） 49KHz（18.5°±5%），40KHz（21.5°±5%） | |
半功率角 | 100KHz（3.8°±5%），64KHz（6°±5%） 49KHz（7.8°±5%），40KHz（9°±5%） | ||
换能器螺纹 | NPT2”，G2A（40KHz） | ||
防护等级 | IP68 | ||
质 量 | ≤1000g | ||
材 质 | ABS | ||
线 缆 | 10米 | 线外径：6.3mm（线芯4*0.3） | |
变送器特点
▲ 宽输入电压：AC110V~240V
▲ 5英寸电阻式触摸彩屏，便捷设置界面。
▲ 输出方式：RS485、4~20mA、2组继电器输出。
▲ 与传感器数字通讯，抗干扰能力强。
变送器性能指标
UL-10D数字超声波液位计性能指标 | |||
测量参数 | 液位高度，空间距离 | 单位 | 米 |
精 度 | ±0.25%F.S. | 重复性 | ±0.1% |
线性度 | ±0.05% | 响应时间 | T90<1s |
分辨率 | 1mm | ||
显 示 | 中文带背光5英寸电阻式触摸彩屏 | ||
供 电 | AC110V~240V 50Hz/60Hz | ||
整机功耗 | ≤15W | ||
数字量输出 | RS485 Modbus-RTU协议 | ||
模拟量输出 | 4～20mA/750Ω负载 | ||
继电器输出 | 2组 高、低位报警继电器；1组 出错状态报警继电器 | ||
继电器容量 | AC250V/8A或DC30V/8A | ||
环境温度 | 工作温度 -20~60°C 贮存温度 -40~80°C | ||
防护等级 | IP65 | ||
质 量 | ≤1200g | ||
材质 | 主体外壳ABS+透明盖PC | ||
传感器安装可选支架
传感器外形尺寸
变送器外形尺寸
